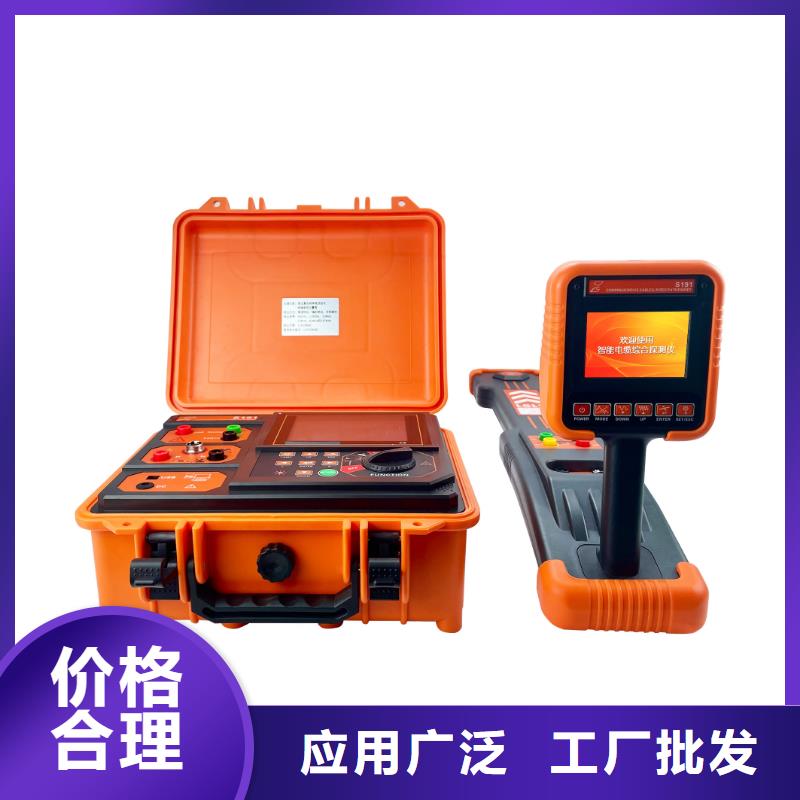

电缆故障探测仪我们根据发射脉冲和反射脉冲的时间差及电缆中电波的传播速度，可测出故障点到测试端的距离为：S＝VT/2式中：S代表故障点到测试端的距离V代表电波在电缆中的传播速度T代表电波在电缆中来回传播所需要的时间在速度V已知和时间T已经测出的情况下，就可计算出故障点距测试端的距离S 。这一切只需稍加人工干预，就可由计算机自动完成，测试故障迅速准确。二、测试系统控制面板介绍测试面板可分为四部分：菜单栏、状态栏、图形显示区、功能键区。１、菜单栏 菜单栏包括“数据管理”和“测试帮助”两个菜单：“数据管理”菜单：包括“打印”、“读盘”、“存盘”、“结束”四个菜单项。选择“打印”可将屏幕显示内容用打印机打印出来；选“存盘”可将测试的波形和数据存储于电脑的硬盘或外存储器（如U盘等）中，作为资料保存；选“读盘”可调出以前测试时存储的波形，以供事后分析；选“结束”可退出该控制面板。２、状态栏 状态栏里显示四个方面的信息：左边是测试方式；第二个是选择的电缆介质所对应的电波速度（若是测速度，则不显示介质信息）；第三个是故障距离（或电缆长度）；右边显示测试日期。３、图形显示区 图形显示区用来显示采样所得的波形，电脑内存储的波形也可以通过读盘或调用在此显示，供使用人员分析。４、功能键区功能键区由14个按键组成，可分为三类。初始化数据：包括测试方法和介质选择两个键。测试方法：有两种选择，“测故障”和“测速度”。基本的测试方法有三种，“低压脉冲”、“冲闪”、“直闪”。“低压脉冲”有“2μs”和“0.2μs”两种脉宽可选择。 “冲闪”包括“电感电压取样”，“电阻电压取样”，“电流取样”三个菜单项；“直闪”包括“电压取样”“电流取样”两个菜单项。介质选择：程序初始化时设置为“油浸纸型”，如果是其它介质的电缆，可根据电缆的介质选择。

电缆故障探测仪 仪器的操作使用步骤：由于本仪器主要在高压环境中工作，在现场使用此仪器检测电缆故障前，应详细阅读本使用说明书中的有关仪器测试原理、接线方式和使用注意事项。以免发生人身事故和损坏仪器设备。1．用低压脉冲法测试电缆的低阻接地、短路、断路故障A．此时不用多次脉冲控制器。直接在电缆故障测试仪的输入输出接口接出一根夹子线。将夹子线的红夹子夹在故障电缆故障相芯线上，黑夹子夹在电缆的外皮地线上。B．启动仪器电源开关，屏幕工作以后，触摸屏幕任意地方进入设置界面。此时仪器默认的状态是“低压脉冲法”。应根据现场被测电缆种类、长度和初步判断的故障性质选择使用方法。设置在“低压脉冲法”时，在此界面还可以进行波速测量和打开历史文件查阅以前的测试结果。C. 完成设备参数设置后，点击“采样”键，仪器自动发出测试脉冲。此界面将显示电缆的开路（全长）波形或低阻接地（短路）故障波形。若波形不好操作者应调节“中值”和“幅度”，并观察采到的回波，直到操作者认为回波的幅度和位置适合分析定位为止。D．波形定位读距离。低压脉冲判距比较容易，只要将游标分别定位到发射波及反射波的起点即可。图五 低压脉冲法测试的开路全长波形界面E．“保存”很多时候，需要将测试结果保留或留作对比用，就要利用仪器中的“保存”功能，将此次测得的波形保存在仪器的数据库中。如果测试人员认为有必要保存此次测试结果，可点击“保存”键，根据子菜单提示操作即可。2．用冲击高压闪络法测试电缆的高阻泄漏故障（包括高阻闪络性故障）本仪器可用冲击高压闪络法测试电缆的高阻泄漏故障。冲击高压闪络法测试电缆的高阻泄漏故障是目前在国内流行的传统检测方法。

电缆故障探测仪 实际应用。 调节路径增益，使电磁波信号在10格左右，沿着电线方向走，如果偏离了电线，电磁波信号会减弱，那么就要往左或右移。2，每50厘米插入测一次信号强度，刚开始调节定点增益，使信号强度约为10，如果调不到10，就将定点增益调到。3，往前走，当信号变得很大时，信号强度在14左右，就说明接近故障点了，在2米范围来回查，每次前进10厘米，直到找到信号强度弱（4左右），在叉子中心点，画一条垂直于叉子的线，然后在此处前后1米范围找信号强度弱点（4左右），那么该处就是故障点了，故障误差不超过10厘米。水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC ,50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。
