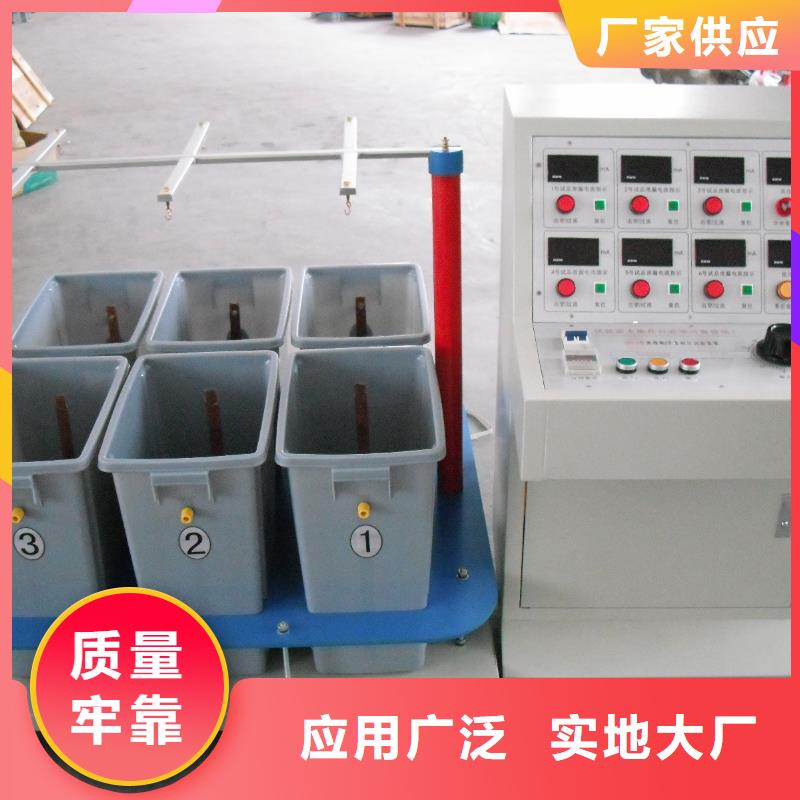

绝缘鞋手套耐压装置绝缘鞋和绝缘手套的电性能要求。4.2.3查询测试结果进入主菜单，选择“查询试验结果”项，按“确认”键进入查询试验结果子菜单。可查阅任一序号下试品参数、全自动耐压试验记录及试验结果以及试验日期等项目，按确认键返回主菜单。4.2.4全自动耐压试验设定好试品参数进行试验前，应首先进入“系统设定”菜单中的“系统参数设定”项，输入密码进入，进行“测量线圈电压设定”和“互感器变比设定”，根据所选试验变压器测量线圈电压及CT变比设定。4.2.4.1绝缘靴手套耐压试验试验接线示意图见附图一。进入“主菜单”，选择“全自动耐压试验”项，按“确认”键进入耐压试验子菜单。设定各试验参数值，“试验时间”按国标要求设定为“60S”；“分断电流”设置：绝缘靴耐压试验设为12mA，绝缘手套耐压试验设为10mA。设定好参数后，按“确认”键保存并进入试验状态。警示灯绿灯灭红灯亮，检查仪器右上角显示的红外通讯状态是否正常，若看不到动画显示请检查红外数据通讯端口是否对正。闭合测试仪面板试验电源开关，按“确认”键开始试验，接触器吸合，测试仪自动开始以国标要求速度升压，升至设定电压值后保持电压并开始计时。试验过程中高压泄流测控仪通过红外数据通讯端口将8路试品泄漏电流数据实时传递至测试仪并显示。计时时间到，仪器自动降压并保存试验数据。试验过程中如某一路试品击穿或泄流值超过设定值时，该路高压分断机构动作，试品自动脱离高压，其余试品继续试验，同时试验画面相应位置显示试品脱离时试验电压。注意：试验完成后，为保证请在不锈钢导链或弹簧腔上端的挂钩位置将每个试品的高压接入端分别放电。4.2.4.2绝缘杆耐压试验（本项功能为选配功能，本套设备不含）试验接线。

绝缘鞋手套耐压装置简要的故障排除故障现象 原因分析排除方法备注开机无任何显示 1)电源未接通接通电源更换保险管应更换同型号保险管不能用其它型号代替2)仪器10A保险管未安装好或开路重新安装保险管或更换保险管无电流电压指示1)设备内部插件松动检查设备，排除故障 2)试验回路有开路故障检查试验回路排除开路故障注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.开机前请检查电源电压:交流220V±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污。6.试验时请确认被测设备已断电，并与其它带电设备断开。十四、运输与贮存■ 运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，面板应朝上。■ 贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮十五、开箱及检查■ 开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。■ 检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。十六、其它本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时寄回本公司。公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务。如您公司地址和联系方式变更请及时通知，以便让我们给您提供及时的跟踪服务。 十七、维护保养1.该装置使用完毕后，应将水槽放在无染的地方。2.若长期不使用应该保持水槽内清洁无污染，电极杆、绝缘杆无水分。3.使用前应测量绝缘杆的绝缘电阻，必要时用高压测试其耐压值不得低于30KV.

绝缘鞋手套耐压装置软件操作界面试验项目界面：图1设置说明:1.主机界面有多个参数可设置，如图1，连接好线路开机准备试验的时候，首先是需要确认主机的的变比与所搭配的试验变压器的变比是否一致，如不一致，请在变比设置一项里面进行设置。特别注意：如果是配套交直流两用的变压器，使用直流的时候变比要根据比例进行设定，交流变比乘根号2进行设定。如图2，设置完成点击确定，参数即时保存。图22.为了打印时间的准确性，请确认系统的时间是否与北京时间一致，如不一致请在时间设置里面设置，具体如图3，设置完毕，点击确定即可。如时间设定完成后，重新开机时间参数保存不了的，请更换主板coms电池，重新设置。设置保存的参数，变比与时间参数均会在主机设置界面图1中显示。图33.绝缘靴手套耐压测试参数设定1）请根据制定的标准，进行参数设定，具体参照：绝缘靴15kV，泄露电流7.5mA，耐压1分钟；低压手套2.5kV，泄露电流2.5mA，耐压1分钟；高压手套8kV，泄露电流9.0mA，耐压1分钟。绝缘杆其他试验，可根据电压具体进行设定。设置界面参照图4进行设定。2）次参数设定完成后要进行一次升压，系统才会保存当前参数，下次做同种试品的试验，参数无需更改。具体根据试品类型，进行参数更改。
