非线性电阻测试仪,【天正华意电气设备(温州市分公司)tianzh3611-3】为了确保您的权益,我们提供长达三年的质保期,让您购买无忧。我们的非线性电阻测试仪经过严格的品质检测和生产工艺,确保每一款产品都符合标准和行业要求,联系人:杨经理,地址:平度市平安路2号。

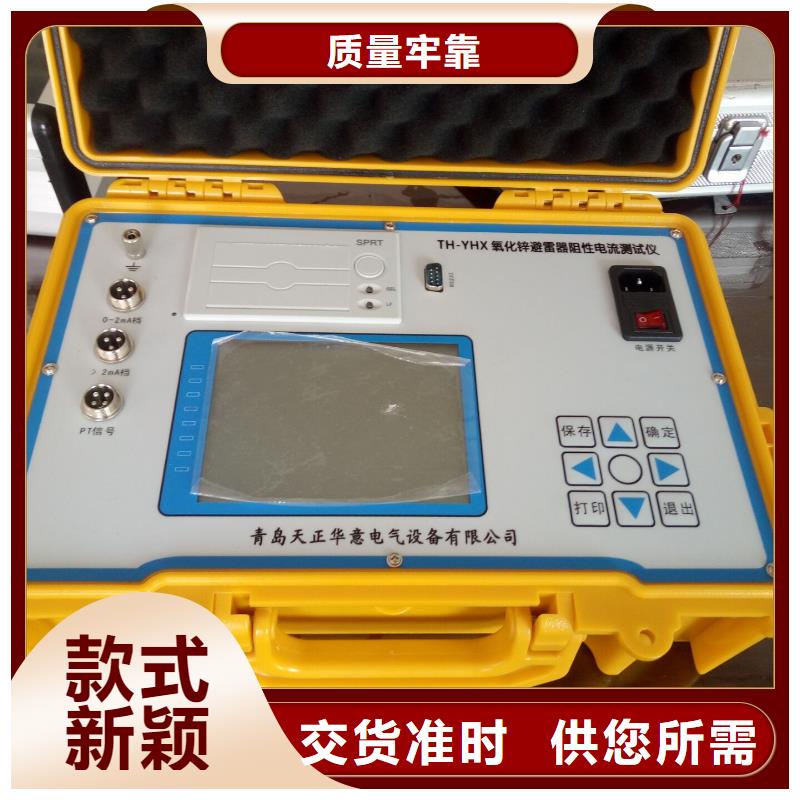

非线性电阻测试仪技术指标1.电源：内部锂电池供电或DC8.4V适配器2.测量范围：泄漏电流： 0-20mA（可扩展）；（选配：电流钳式传感器0-20mA。）电压： 30-250V（可扩展）；（选配：电场强度输入范围：30kV/m~300kV/m。）角度：0-360o阻性电流：0-20mA（可扩展）；容性电流：0-20mA（可扩展）；3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流：全电流波形、基波有效值、峰值。泄漏电流阻性分量：波形1、3、5、7、9次有效值。正峰值Ir+ 负峰值Ir-。容性电流基波。电压：电压波形、电压有效值。相角差、功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>1500米（可扩展）6.锂电池参数：充电时间 > 2.5小时 连续工作时间 > 7小时间断工作时间 > 7×24小时7.整箱尺寸： 主机42cm×34cm×18cm 8.整箱重量： 主机7.5kg四、仪器面板介绍图2　测试仪面板如图2所示，测试仪分为主机和单元（UNIT）两部分。单元：采集PT二次侧电压或采集B相感应板电场强度信号（选配），共计2种电压采集方式。主机：采集氧化锌避雷器泄漏电流，并接收PT测试单元电压信号，经过FFT计算获得氧化锌避雷器的特征数据。主机采集电流通过计数器两端采样，也可以通过电流钳钳避雷器接地线采样（选配），共计2种电流采集方式。通信方式：两机之间的通信可选择有线同步，无线同步二种同步方式。也可以用无电压方式软件模拟电压，将不需要使用单元。共计3种同步通信方式。五、使用方法1．测试线接线方法（1）方式一：现场带电接线方式（电流计数器两端采样、电压PT二次侧取样）图3测试线接线方法如图3所示，请先接主机电流线（航插4芯引出4根线），接入主机航插，再接黑线到计数器下端地线，然后分别按黄绿红颜色线接入A、B 、C相避雷器下端计数器上端。再接单元的电压线（航插5芯引出4根线），接入单元航插，再接PT二次测量端，分别按黄绿红黑颜色线接入二次侧测量端的A、B、C、O，一定要小心谨慎接线以避免PT二次或试验电压短路。

非线性电阻测试仪警告！1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流有效值为0.3mA、3.0mA 、1mA 、10mA时相对应的电压有效值。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动升电压，测量电压电流，并能自动记录对应电流电压值2、液晶显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用电流指示精度等级。四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果； 压敏型过电压保护装置测试仪 灭磁电阻测试仪 发电机灭磁过压测试仪 发电机灭磁过压保护装置测试仪 无间隙过电压保护器测试仪 过电压保护器氧化锌避雷器综合测试仪 过电压保护器氧化锌避雷器测试仪 过电压保护器避雷器综合测试仪 过电压保护器避雷器测试仪 工频放电电压测试仪 过电压保护仪测试仪 过压保护器测试装置 开关柜耐压试验装置

非线性电阻测试仪6、仪器轻巧、便捷适用于现场使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80％ RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10％ 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；（附图1：LXQ-II-35消谐器测试样例图）（附图2：LXQ-II-10 消谐电阻器测试样例图）7、如需连续测试，应在上次测量完成后，点击“停止”按钮后，再点击“开始”按钮，系统自动开始测试，并依次显示测试结果；8、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。八、消谐电阻器主要电气参数：九、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。
