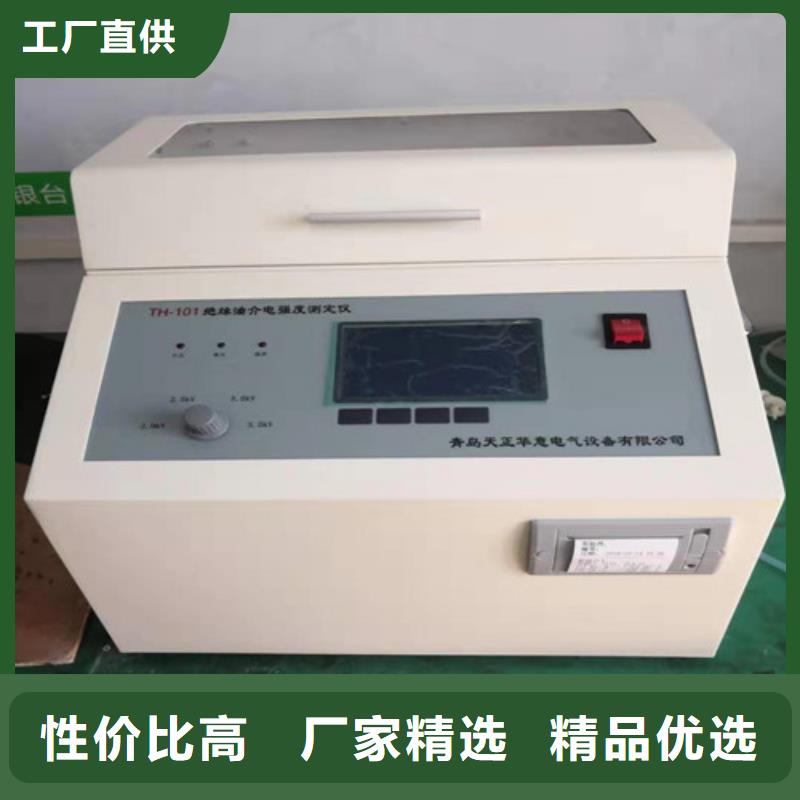

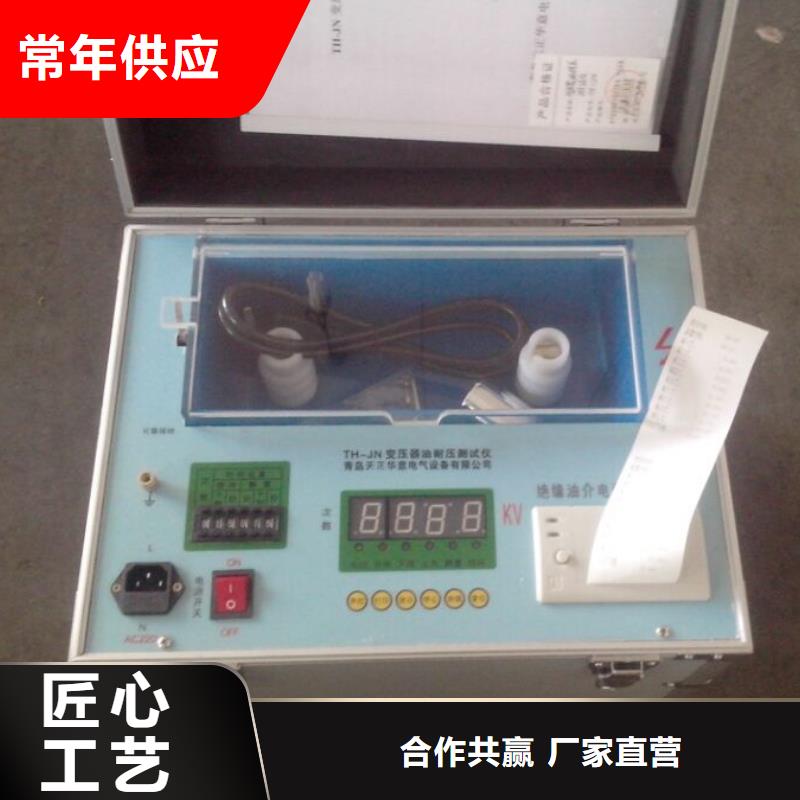

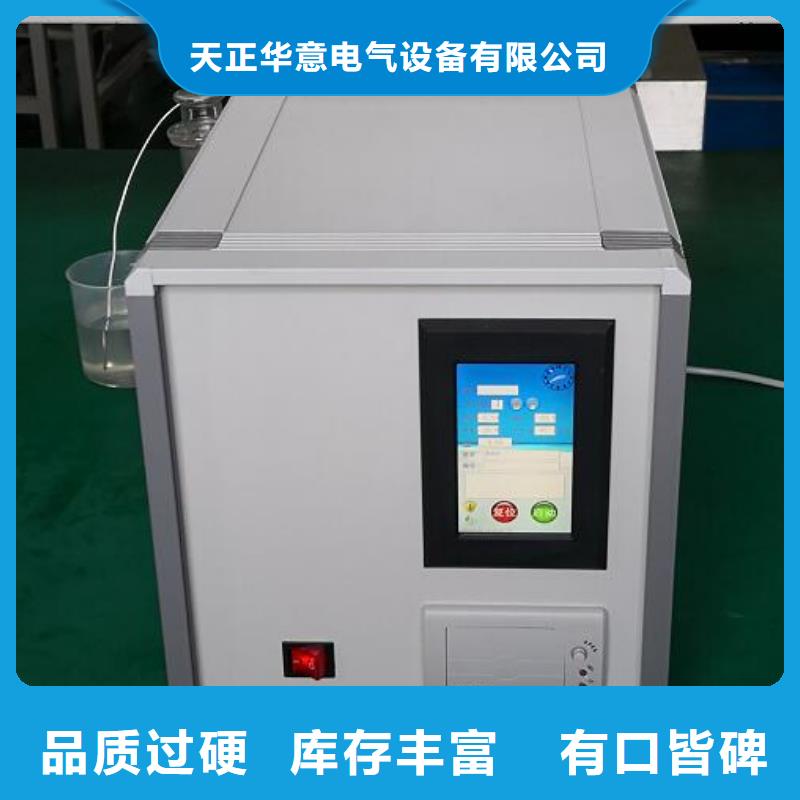

绝缘油介电强度试验仪 特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB1986、GB2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量 1.5 kVA2. 升压速度2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选3. 输出电压 0～80 kV4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 仪器重量 48kg四、使用条件 环境温度 0～40℃2. 相对湿度 ≤85％3. 工作电源 AC 220V ± 10％4. 电源频率 50 ± 5 Hz5. 功率消耗 ＜200 W五、机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志

绝缘油介电强度试验仪装置组成2硬件组成整个绝缘油介电强度测试仪校验装置由仪器主机，高压分压器（2个），高压分合终端，隔离模块，高压引线，采样连接电缆等组成。图1绝缘油检测装置2.1.1 采样主机仪器主机如，仪器主机后面板包括分压器低压臂隔离后的信号输入接口（6芯航插），高压分合终端控制输出（3芯航插），USB连接口（连接计算机）。仪器主机的前面板包括两个信号指示灯电源信号和击穿控制箱（即高压分合终端）状态指示。击穿控制箱状态指示灯亮时表示控制箱内的高压连接点处于低阻状态 高压分合终端高压分合终端用于将输入的高压信号瞬间短接，使放置在分合终端内的油杯间隙发生放电以模拟绝缘油击穿，在绝缘油介电强度测试仪无特殊要求的情况下可以使用空油杯（以空气放电模拟油击穿）作为放电负载。如图1所示，高压分合终端面板上包含了电源插座，2A保险和3芯航插的控制信号输入高压分合终端顶部为高压仓，高压仓包含三对电极，三对电极含义如下：1 右边对电极用于控制击穿放电，进行校验操作时，该点放置击穿电压低的油或者直接使用空杯。中间第二对电极为负载杯，试验时该油杯模拟测试仪带负载状态，不使用时请直接用绝缘罩盖住左边的一对电极为高压引入端子，试验时被检测的绝缘油介电强度测试仪高压输出由此处引入三对电极连接的原理图如图2所示。注意：1）高压分合终端的允许输入电压为80kv，因此在测量电压高于100kv的绝缘油测试仪的输出电压时，请断开击穿控制箱的高压输入高压分合终端的三对电极均需要使用绝缘罩子盖住，以避免电极之间放电，或电极对分合终端的机壳放电图2 分合终端原理图TH-100隔离模块当分合终端内发生击穿放电时会产生巨大的干扰通过分压器耦和至采样主机，该信号会对采样主机产生冲击，因此通过TH-100隔离模块将两个系统进行电气隔离以达到减少冲击的目的，试验时隔离模块置于分压器和采样主机之间，并且让采样主机与分合终端的物理距离保持在2M以上。2.1.4 分压器和高压连接线缆为了保证足够可靠的绝缘性，测试过程中被检测的绝缘油介电强度测试仪高压端子采样如图1中所示的黄色绝缘杆支出（或使用环氧树脂制作的绝缘罩引出高压线），然后经过高压电缆和另一对绝缘杆接入高压分合终端。TH-100绝缘油介电强度测试仪校验装置提供两个分压器，分压器的参数

绝缘油介电强度试验仪注意事项1、 燃油的测量作业应遵守规定——人体、仪表等应静电接地（对大地电阻100MΩ以下），停止泵油作业二分钟后才允许取油样。2、不允许在危险现场打开仪表。3、本仪表的输入阻抗极高，输入插头插座的绝缘件怕手汗污染！因此请用户注意不要触摸这些部位的绝缘件。4、仪表应保管在具有干燥环境。长期不用时请打开仪表后盖取出电池，以免电池漏液损坏仪表。5、当仪表主机零位不正常时，往往是受潮或污染引起，可打开后盖用电吹风温热风吹一吹或在太阳下晒一晒就可以恢复正常。6、本仪表除了‘0’调节端允许用户调节之外，其它调节端请用户不要随意调节！！否则影响本仪表的准确度。本仪表内各调节端为：‘0’---零位调节‘1’---测试电压调节‘2’---校验调节；‘3’---数字表头误差调节五、仪表的计量与检验本仪表因为电导池的结构常数Q为1.00/m，因此，主机电导率测量读数就是电导值读数，它直接可按电阻法计量。众所周知,电导是电阻的倒数,即采用已知的高电阻器接入电导池两电极处就能代替已知电导，即:1pS＝1/1TΩ5pS＝1/0.2 TΩ10pS＝1/0.1 TΩ50pS＝1/0.02 TΩ＝1/20GΩ100pS＝1/0.01 TΩ＝1/10GΩ500pS＝1/0.002 TΩ＝1/2GΩ1000pS＝1/0.001 TΩ＝1/1GΩ本仪表的电导池电极结构是按经过定标验证符合常数Q＝1.00/m±5％制造,其绝缘结构采用超高绝缘电阻的聚四氟乙烯材料设计制造，一般无污染无结构变形情况下用户无需检验。当用户需要按标准仪表重新调节本仪表时,用户可采用已知准确的油料电导率仪表作标准表，按比较法检验本仪表。例如采用美国EMCEE 公司的1154型（或我们制造的TH-11型）电导率测定仪作为标准表，重新调节本仪表‘1’‘2’可调电阻进行纠正系统误差。
